过滤器完整性测试仪详解：原理、标准、操作及故障解决实战

过滤器完整性测试仪，是一种专用于非破坏性检测滤芯及滤膜完整性的精密仪器。它基于扩散流、水侵入或起泡点等经典物理测试原理，能在、快速判定过滤器是否存在超过允许范围的缺陷。相比于传统的挑战性测试，它避免了微生物或颗粒物对产品的污染风险，实现了在线、实时、无损的检测，是现代过滤工艺中非常重要的质量控制工具。为了让大家更好、更全面的认识过滤器完整性测试仪，本文将以北京钮因过滤器完整性测试仪为主要参考机型，从其工作原理、相关标准、操作规范、常见故障及实际应用案例入手，全面解析这款仪器的核心价值与使用要点，帮助行业从业者正确选型、规范操作，充分发挥其在质量管控中的关键作用。

一、过滤器完整性测试仪的核心工作原理

过滤器完整性测试仪的核心工作原理，是基于物理检测手段来验证滤芯、滤膜等过滤元件是否存在超过允许范围的缺陷。其根本逻辑在于：在一个经过良好设计的完整过滤器上，气体或液体在特定压力下的通过行为是可预测的；一旦实测行为偏离预期，就意味着可能存在破损、泄漏或安装不当等问题。

过滤器完整性测试仪就是基于“滤膜截留特性与流体传递规律”，通过模拟实际工作场景中的压力、流量条件，检测过滤器是否存在破损、针孔、密封不严等缺陷，核心检测方法主要包括起泡点法、扩散流法、水侵入法等，不同方法适配不同类型的过滤器，但其核心原理具有一致性。

1、起泡点法

起泡点法是过滤器完整性测试仪最常用的检测方法，其原理基于毛细管作用：当气体通过被液体浸润的滤膜时，气体需要克服滤膜孔隙中液体的表面张力才能穿透，当压力达到某一临界值时，滤膜最大孔隙中的液体被气体冲破，出现连续气泡，此时的压力即为起泡点压力。过滤器完整性测试仪通过逐渐升高气体压力，记录起泡点压力值，并与标准值对比，判断过滤器是否完整——若起泡点压力低于标准值，说明滤膜存在较大孔隙或破损，过滤器不符合要求。这种方法适用于疏水性滤膜（如PTFE滤膜）的完整性检测，广泛应用于制药行业的无菌过滤验证中。

2、扩散流（前进流）法

在低于起泡点的压力下（通常设定为起泡点值的80%），气体分子（如空气或氮气）并不会大量穿透膜孔，而是遵循菲克定律（Fick's Law），先溶解于润湿液膜中，再以分子扩散的形式从上游高压侧迁移到下游低压侧。这部分因扩散而产生的气体流量，即为扩散流（或前进流）。

过滤器完整性测试仪中的扩散流检测方法就是通过精准测量扩散流速，若流速超出标准范围，说明滤膜存在破损或密封不良，导致气体扩散量异常。扩散流测试给出的是一个定量数值，不仅能判断完整性，还能反映滤膜的孔隙率、有效过滤面积和厚度等状态信息。与起泡点测试相比，扩散流测试压力更低，对滤芯有保护作用，且这种方法的优势是检测精度高，能够发现微小的滤膜缺陷，常用于高精度过滤系统的验证，如微电子行业的超纯水过滤、生物制药的无菌制剂过滤。

3、水侵入法

水侵入法是专门为疏水性滤芯（如聚四氟乙烯膜滤芯、空气呼吸器、氮气/压缩空气过滤器等）设计的完整性测试方法，2026年药典已将其列为重点强化项目。

其原理主要是：疏水性滤膜天然抗拒水——表面张力和毛细管张力使水无法轻易进入膜孔。当在干燥的疏水性滤膜上游施加水压时，水会被排斥在膜表面之外。随着压力逐渐升高，当压力达到某一临界值（水侵入压力）时，水会被压入膜中的最大孔。在测试中，施加的压力略低于水侵入压力值，此时完整滤膜只会产生极微量的“表观”水流量（实际是滤壳挤压所致），而一旦存在缺陷，水流量会显著增加。

传统上测试疏水性滤芯需要使用醇类等有机溶剂进行浸润，这不仅存在可燃性安全隐患，还可能带来残留和污染问题。水侵入法只使用注射用水或纯化水，测试后滤膜保持干燥，无需吹干工序，显著缩短了测试时间，且完全符合FDA对除菌级滤芯的完整性测试要求。

无论采用哪种检测方法，过滤器完整性测试仪的核心组件均包括压力控制系统、流量检测系统、数据采集与分析系统，通过精准控制压力、实时采集数据、自动对比标准值，实现过滤器完整性的快速、精准检测，全程可追溯，满足行业合规要求。

二、过滤器完整性测试仪的相关行业标准

过滤器完整性测试作为质量管控的关键环节，有明确的行业标准与规范，不同行业的标准侧重点不同，但核心要求一致，均旨在确保过滤器的截留性能符合生产需求，保障产品质量与安全。以下是国内外核心行业标准，供从业者参考：

1.、制药行业标准

制药行业对过滤器完整性的要求最为严格，核心标准包括中国GMP（药品生产质量管理规范）、美国FDA（食品药品监督管理局）相关规定、欧盟GMP附件1，以及ISO 14644系列标准。其中，中国GMP明确要求，无菌药品生产过程中，终端过滤器必须进行完整性测试，测试方法需经过验证，测试数据需全程记录、可追溯；美国FDA在《无菌工艺指南》中明确要求，终端过滤器必须通过起泡点测试或扩散流测试，确保滤膜能够有效截留微生物（如细菌、真菌）；欧盟GMP附件1则对过滤器完整性测试的频率、方法、数据记录提出了更细致的要求，强调测试过程的合规性与可审计性。

此外，中国药典、美国药典（USP）、欧洲药典（EP）均对过滤器完整性测试的方法、标准值做出了明确规定，例如USP 788章节明确了起泡点测试、扩散流测试的操作流程与验收标准，要求疏水性滤膜的起泡点压力需符合滤膜规格要求，扩散流速不得超出规定范围。

2、食品饮料行业标准

食品饮料行业中，过滤器主要用于去除液体中的杂质、微生物，保障食品卫生安全，核心标准包括GB 19304-2018《食品安全国家标准 包装饮用水》、GB 5749-2022《生活饮用水卫生标准》，以及ISO 2942《液压传动 过滤器 完整性检验》。其中，GB 19304-2018要求，包装饮用水生产过程中，过滤系统的过滤器需定期进行完整性测试，确保滤膜无破损，避免微生物污染；ISO 2942规定了过滤器完整性检验的通用方法，包括起泡点测试、扩散流测试的操作要求与验收准则，适用于食品饮料行业的各类过滤器。

3、微电子行业标准

微电子行业中，过滤器用于超纯水、高纯气体的净化，要求滤膜能够截留微小颗粒（粒径≤0.1μm），核心标准包括SEMI（半导体设备和材料国际协会）相关标准、ISO 14644-1《洁净室和洁净区 第1部分：空气洁净度等级》。SEMI标准明确要求，超纯水过滤系统的过滤器需定期进行完整性测试，采用扩散流法检测，确保滤膜无微小破损，避免颗粒污染芯片，影响产品良率；ISO 14644-1则对洁净区使用的过滤器完整性提出了明确要求，测试数据需纳入洁净区质量管控体系。

三、过滤器完整性测试仪的标准操作规范

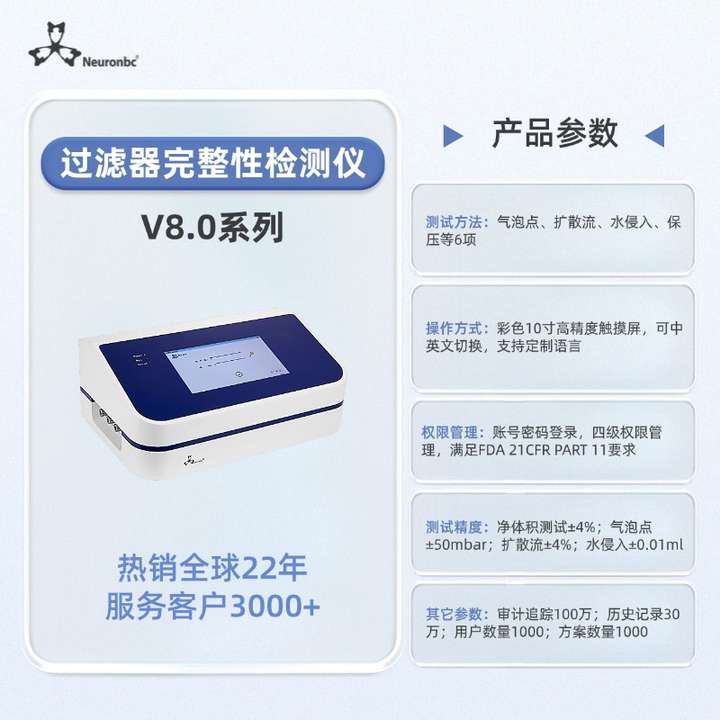

过滤器完整性测试仪的操作规范性会影响测试结果的准确性与可靠性，同时也关系到仪器的使用寿命与行业合规性。这里以北京钮因过滤器完整性测试仪为例进行说明，其操作界面直观，支持参数预设，如其它品牌产品的具体操作需结合仪器型号与过滤器类型进行调整：

1、操作前准备

（1）仪器检查：打开过滤器完整性测试仪电源，进行系统自检（北京钮因过滤器完整性测试仪具备自动校准提示功能，可帮助用户自动完成校准，如不含此功能则需要手动检查），检查压力传感器、流量传感器、气路系统是否正常，有无漏气现象；确认仪器校准状态，若校准过期，需先进行校准，确保仪器精度符合要求。

（2）样品准备：选取待检测的过滤器，检查过滤器的型号、规格是否与测试要求一致，确认过滤器无明显破损、污染；根据过滤器类型，准备对应的浸润液体（疏水性滤膜常用异丙醇，亲水性滤膜常用纯化水），将过滤器完全浸润，确保滤膜孔隙中充满液体，避免气泡残留。

（3）连接安装：将浸润后的过滤器正确连接到测试仪的测试接口，确保连接紧密，无漏气；根据测试方法，设置对应的测试参数（如起泡点测试的压力范围、扩散流测试的恒定压力、测试时间等），参数设置需符合行业标准与过滤器规格要求。

2、测试过程操作

（1）起泡点测试操作：启动测试仪，逐渐升高气体压力，速率控制在0.1-0.2 bar/min，实时观察仪器显示的压力与流量数据；当出现连续气泡时，记录此时的压力值（即起泡点压力），继续升高压力至设定最大值，观察是否有异常气泡产生；测试完成后，缓慢泄压，记录测试数据。

（2）扩散流测试操作：启动测试仪，将压力调节至设定的恒定压力（低于起泡点压力），保持压力稳定，待流量数据稳定后，记录扩散流速；测试时间通常为30-60秒，期间观察压力与流量是否稳定，若出现波动，需排查漏气问题；测试完成后，泄压，保存测试数据。

（3）水侵入法测试操作：将亲水性过滤器完全浸润后，连接到测试仪，施加设定压力，保持压力稳定，记录一定时间内的水侵入量；测试完成后，泄压，清理过滤器表面的水分，保存测试数据。

3、操作后处理

（1）仪器清理：关闭测试仪电源，清理测试接口与气路系统，去除残留的浸润液体，避免液体腐蚀仪器部件；整理仪器操作台面，保持整洁。

（2）样品处理：测试合格的过滤器，做好标识，可投入使用；测试不合格的过滤器，需单独存放，进行报废处理，避免误用，并记录不合格原因。

（3）数据记录与归档：将测试数据（包括过滤器型号、测试方法、测试参数、测试结果、测试人员、测试时间等）完整记录在专用表格中，归档保存，确保数据可追溯，符合行业合规要求。

四、过滤器完整性测试仪的常见故障及解决方法

在长期使用过程中，过滤器完整性测试仪可能会出现各类故障，影响测试工作的正常开展。结合北京钮因过滤器完整性测试仪设备的实际使用反馈，以下是常见故障、故障原因及针对性解决方法，帮助从业者快速排查问题，恢复仪器正常运行，同时避免因故障导致的测试数据偏差。

1、故障一：压力无法升高或压力不稳定

（1）故障原因：气路系统漏气（如接口密封不严、气管破损）；压力传感器故障；气源压力不足；过滤器连接不当，存在漏气点。

（2）解决方法：逐一检查气路接口、气管，更换破损的气管，重新拧紧接口，确保密封紧密；检查压力传感器，若出现故障，及时校准或更换；检查气源压力，确保气源压力符合仪器要求，若压力不足，调整气源；重新连接过滤器，确保连接到位，无漏气点。

2、故障二：测试数据偏差过大

（1）故障原因：仪器未校准或校准过期；过滤器未完全浸润，存在气泡残留；测试参数设置不当；环境温度波动过大（温度影响液体表面张力，进而影响测试结果）。

（2）解决方法：对仪器进行校准，确保校准合格；重新浸润过滤器，彻底排出滤膜孔隙中的气泡；检查测试参数，根据过滤器类型与行业标准，调整参数至合理范围；控制测试环境温度，保持温度稳定（通常为20-25℃），避免温度波动影响测试结果。

3、故障三：起泡点测试无气泡产生

（1）故障原因：过滤器未完全浸润，滤膜孔隙中无液体；压力设置过低，未达到起泡点压力；滤膜孔径过小，超出仪器测试范围；过滤器堵塞，气体无法穿透。

（2）解决方法：重新浸润过滤器，确保滤膜孔隙中充满液体；提高压力设置，逐步升高至过滤器的标准起泡点压力范围；更换适配的过滤器，确保滤膜孔径在仪器测试范围内；清理过滤器，去除堵塞物，若堵塞严重，更换过滤器。

4、故障四：仪器报错，无法正常启动

（1）故障原因：电源故障（如电源插头松动、电源线破损）；仪器内部电路故障；系统程序出错；仪器过载。

（2）解决方法：检查电源插头与电源线，重新插紧插头，更换破损的电源线；关闭仪器电源，等待5-10分钟后重新启动，排查程序故障；若仪器仍无法启动，联系厂家售后，进行专业维修，切勿自行拆卸仪器。

过滤器完整性测试仪作为质量管控的核心仪器，在制药、微电子、食品饮料等行业中发挥着非常重要的作用。掌握其工作原理、遵循行业标准、规范操作流程、及时排查故障，能够充分发挥仪器的检测效能，保障生产过程的合规性与产品质量的稳定性。随着行业技术的不断发展，过滤器完整性测试仪将朝着更精准、更高效、更智能化的方向发展，为各行业的质量管控提供更有力的支持。
